Här går vi igenom olika begrepp och ger exempel på hur olika typer av sammansatta maskiner kan se ut och vad du som ansvarar för maskinen ska göra.

Sammansatta maskiner

En sammansatt maskin består av minst två eller flera hopmonterade maskiner. En sammansatt maskin definieras av att:

• de ingående maskinerna är sammansatta för att utföra en gemensam funktion såsom produktion av en bestämd produkt
• de ingående maskinerna är sammankopplade på ett sådant sätt att varje maskin direkt påverkar funktionen hos andra delar av eller hela den sammansatta maskinen
• de ingående maskinerna har ett gemensamt styrsystem.

Du som bygger ihop flera maskiner till en sammansatt maskin, betraktas som tillverkare av den sammansatta maskinen. Du har ansvar för att se till att ihopbyggnaden som helhet uppfyller hälso- och säkerhetskraven i maskindirektivet.

En sammansatt maskin ska CE-märkas

En sammansatt maskin ska vara säker att använda, uppfylla Arbetsmiljöverkets föreskrifter (AFS 2023:4) om produkter – maskiner och alltså vara CE-märkt. Om du använder en sammansatt maskin som inte är CE-märkt kan du få sanktionsavgifter.

Bedöm riskerna med den sammansatta maskinen

Nya risker kan tillkomma när flera enskilda maskiner kopplas ihop till en sammansatt maskin. Exempel på nya risker som kan uppkomma är oväntad start av maskin, klämrisker och ergonomiska risker. Därför måste du som ansvarar för maskinen alltid göra en ny dokumenterad riskbedömning av säkerheten för hela den sammansatta maskinen. Kombinationen av maskiner ska alltid vara säker.

Riskbedömningen ska bland annat innehålla en bedömning av hur många ytterligare nödstopp som behövs och var de ska placeras.

För att kunna göra en riskbedömning behöver du ha kunskaper om vilka risker som finns och vilka tillbud och olyckor som kan inträffa, även vid driftstörningar och underhåll. Det är speciellt viktigt att se över förbindelsen mellan maskinerna.

Att riskbedöma den sammansatta maskinen innebär att

• undersöka vilka nya risker som tillkommit
• bedöma riskerna
• åtgärda riskerna
• kontrollera att åtgärderna haft effekt.

Den sammansatta maskinen ska vara säker och uppfylla hälso- och säkerhetskraven som anges i bilaga 1 i föreskrifterna om maskiner.

Ta fram en bruksanvisning för den sammansatta maskinen

Du behöver ta fram en bruksanvisning för den sammansatta maskinen. Vad bruksanvisningen ska innehålla finns i bilaga 1, kapitel 1.7.4. i våra föreskrifter om maskiner.

Arbetsmiljöverkets föreskrifter (AFS 2023:4) om produkter – maskiner, bilaga 1

Fyra exempel på olika typer av sammansatta maskiner (till exempel maskinlinjer)

En sammansatt maskin består av minst två eller flera hopmonterade maskiner. I exemplen nedan ingår tre enheter.

Utöver de fyra exemplen kan man tänka sig andra kombinationer.

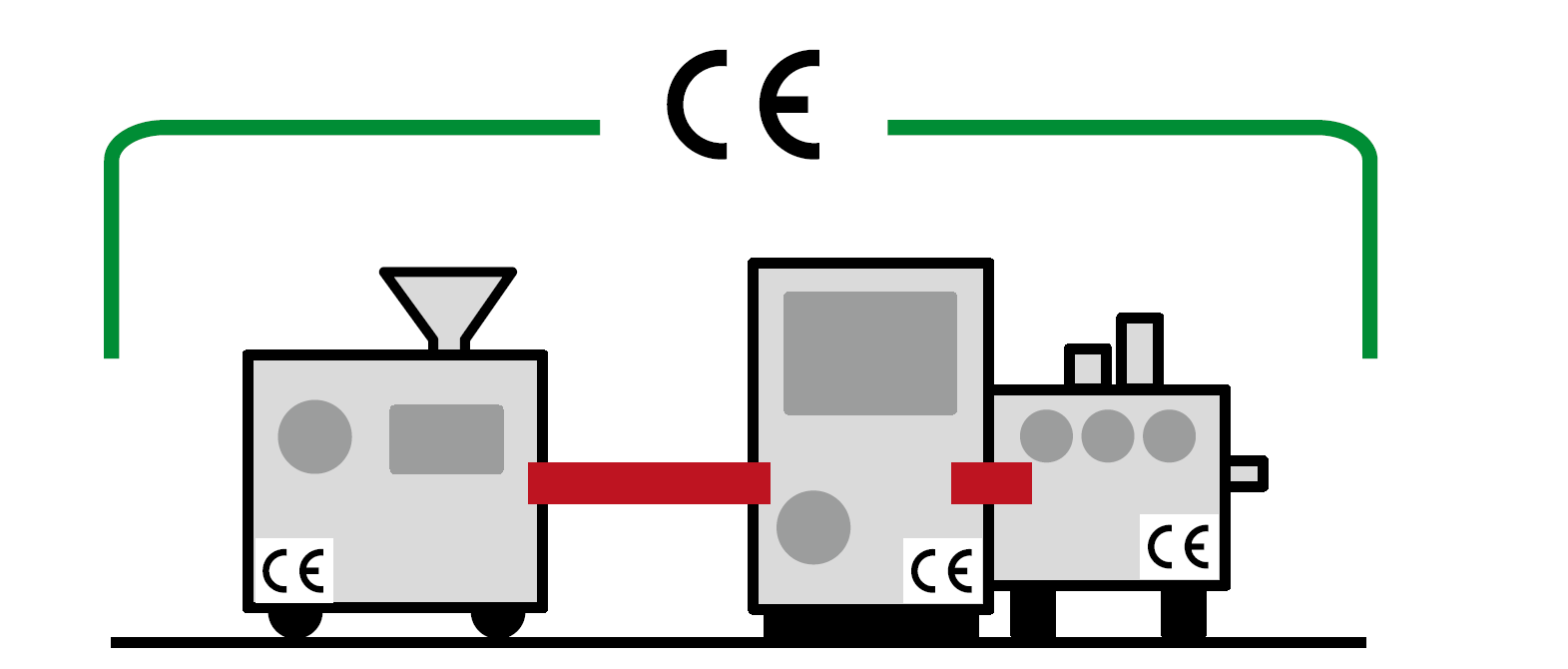

1. Sammansatt maskin med tre CE-märkta maskiner

Du ska bygga en sammansatt maskin med tre CE-märkta maskiner. Du ska särskilt fokusera på följande:

• Riskbedöm och dokumentera gränssnitten mellan maskinerna.
• Riskbedöm nödstoppet för den sammansatta maskinen.
• Sammanställ en bruksanvisning för den sammansatta maskinen.

Du ska CE-märka hela den sammansatta maskinen. Se bilaga 3 i föreskrifterna om produkter – maskiner.
